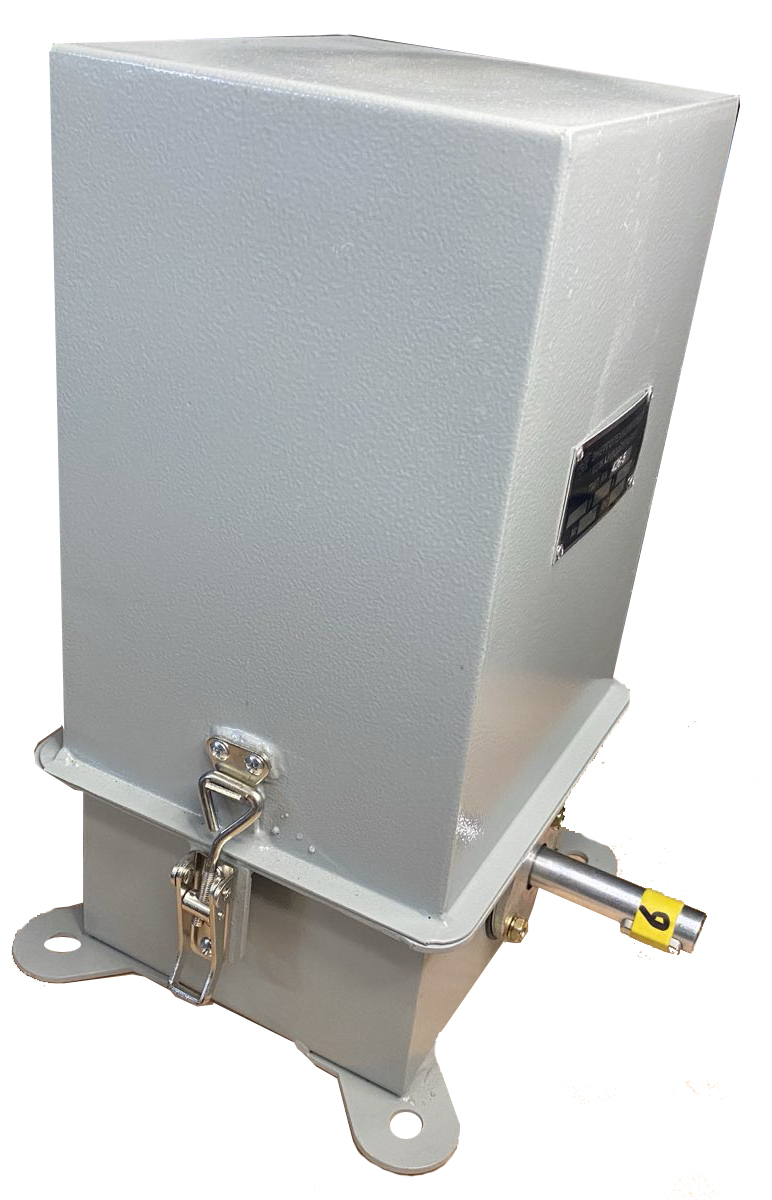

Командоаппарат КА 424-01

     Артикул :  00000001539

Командоаппарат КА 424-01

     Товар в наличии

0 ₽




В избранное
  • Доставка по России - БЕСПЛАТНО
    до ТК
  • Скидки до 10% + баллы до 10%
  • Центр поддержки и продаж
  • Полное описание
  • Техническое описание
  • Размеры
  • Сертификаты



Командоаппараты кулачковые серии КА – это регулируемые аппараты с моментным отключением контактов, которые предназначены для автоматического и дистанционного управления электроприводами. Командоаппараты используются  в качестве путевых конечных выключателей, в узлах где требуется особая точность и надежность управления.



Командоаппараты серии КА рассчитаны на работу в цепях управления постоян. тока с напряжением до 440 Вольт и до 500 Вольт перемен. тока, c частотой 50 и 60 Герц.



Условия эксплуатации:

- Высота над уровнем моря - менее 2000 метров.

- Температура окружающей среды: для исполнения У2 - от -45 до +40° С при относит. влажн. 80% при 20° С; для исполнения Т2 - от -10 до +45° С при относит. влажн. 90% при 27° С; для исполнения УХЛ4 - от +1 до +35° С при относит. влажн. 65% при 20° С.

- Окружающая среда – невзрывоопасная и не содержащая пыли в концентрациях, которые  могут снижать параметры командоаппаратов КА в недопустимых пределах.

- Группа механического исполнения - М3 по ГОСТ 17516.1-90 (но частота вибрационных нагрузок не должна быть более 25 Герц).
- Рабочее положение в пространстве: у серий КА4000, КА4100 – горизонтальное (крепление на горизонтальном основании); серии КА4200 – вертикальное (крепление на вертикальном основании); серии КА4600 – вертикальное (крепление на горизонтальном основании).

- Допускается отклонение командоаппарата от рабочего положения на не более чем 5 градусов в любую сторону.

- Режим работы командоаппаратов КА - продолжительный.

- Степень защиты командоаппаратов серии КА4000, КА4100 и КА4200 - IР30, КА4600 - IР55.







Технические данные командоаппаратов
Серия командоаппарата
Типоисполнение командоаппарата
Число коммутирующих элементов
Число барабанов
Вращение барабана
Передаточное число редуктора
Расположение приводного вала командоаппарата
КА4000
КА4044У2
4
1
Реверсивное
-
С односторонним выводом приводного вала
КА4054У2
6
КА4048-1У2
4
1:30
КА4048-2У2
1:5
КА4000
КА4058-1У2
6
1
Реверсивное
1:30
С односторонним выводом приводного вала
КА4058-2У2
1:5
КА4100
КА4148-3У2
8
2
Последовательное
1:1; 1:16,65
С односторонним выводом приводного вала
КА4168-3У2
16
4
КА4188-3У2
24
6
КА-4148-4У2
8
2
Параллельное
1:1; 1:16,65
КА4168-4У2
16
4
КА4188-4У2
24
6
КА4200
КА4269-У2
16
4
Параллельное
1:248 (с электроприводом)
С односторонним выводом приводного вала
КА4289-У2
24
6
КА4600
КА4658-1У2
5
1
Реверсивное
1:1
С односторонним выводом приводного вала
КА4658-3У2
1:15
КА4658-5У2
1:30
КА4658-6У2
1:5
КА4658-21У2
1:1
С двусторонним выводом приводного вала
КА4658-23У2
1:15
КА4658-25У2
1:30
КА4658-26У2
1:5








  Частота вращения барабана при числе циклов ВО не более 1800 в час, мин-1, не более: при реверсивной работе – 30; при кратковременной работе (до 5 мин) – 60.

Номинальный ток нагрузки на контакты, А: длительной – 16; кратковременной (до 10 с) – 75.

Механическая износостойкость - 0,25·106 командоаппаратов, циклов ВО - (КА4100 с передаточным числом редуктора 1:1, последовательным вращением барабана - 0,16·106).

Коммутационная износостойкость командоаппаратов при частоте вращения барабана 30 мин-1 и числе циклов ВО не более 1800 в час указана в таблице.

Напряжение, В
Постоянный ток, А, при t=0.01 с
Переменный ток, А, при cpsj=0,4
Коммутационная износостойкость, циклов ВО
110
20
-
0,25х106
220
2
16
380
-
16
440
0,5
-
500
-
16



Предельно допустимое превышение температуры выводов командоаппаратов при температуре окружающего воздуха 40° С, нагрузке номинальным током 16 А и кратковременной нагрузке (до 10 с) током 75 А, при номинальном сечении присоединительных медных проводов 2,5 мм2 - не более 65°С, при этом температура нагрева кожуха не должна превышать 45°С.

Предельная коммутационная способность командоаппаратов при напряжении 1,1Uном характеризуется способностью коммутировать 50 раз любое значение токов, указанное таблице.

Напряжение, В
Постоянный ток, А, при t=0,05 с
Переменный ток, А, при cpsj=0,4
110
3
-
220
2,5
25
380
-
440
1
-



 Присоединительные зажимы командоаппаратов допускают присоединение по одному медному или алюминиевому проводнику сечением от 1,5 до 4 мм2 или двух проводников сечением до 2,5 мм2. В качестве зажима проводников применяются винт или шпилька с резьбой не менее М4.

 Для включения одного контакта к валу барабана командоаппаратов должен быть приложен крутящий момент не более 5 Н·м, а для отключения - 4 Н·м.

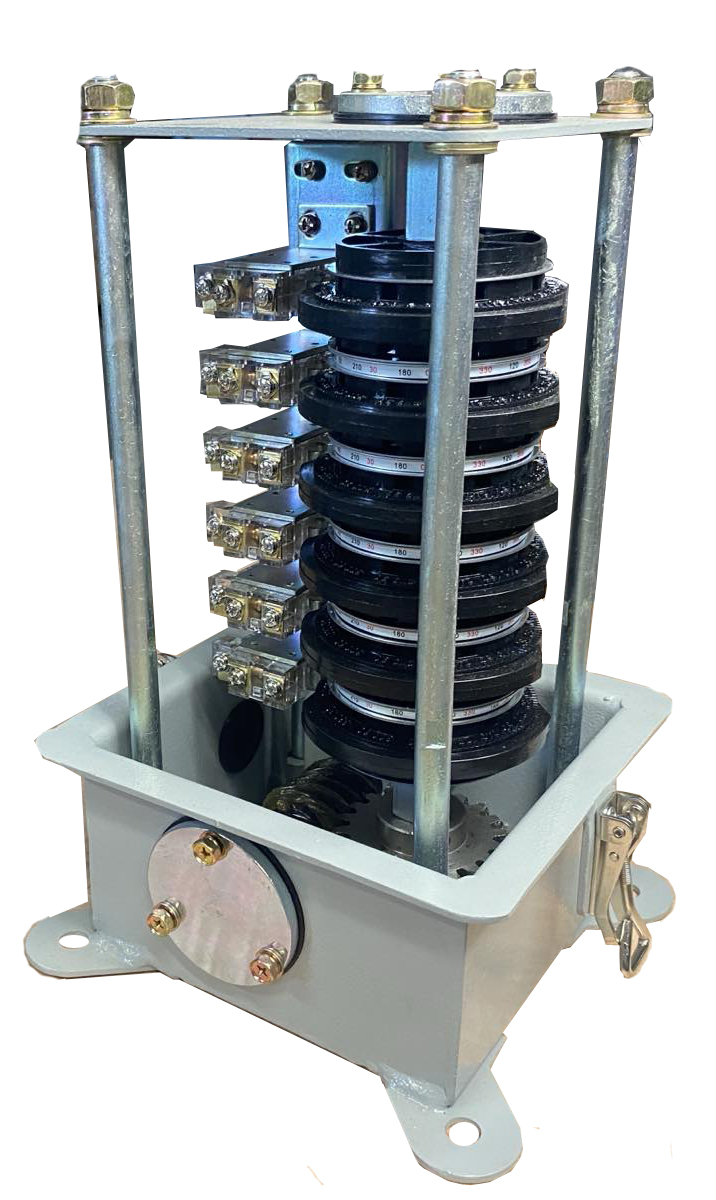

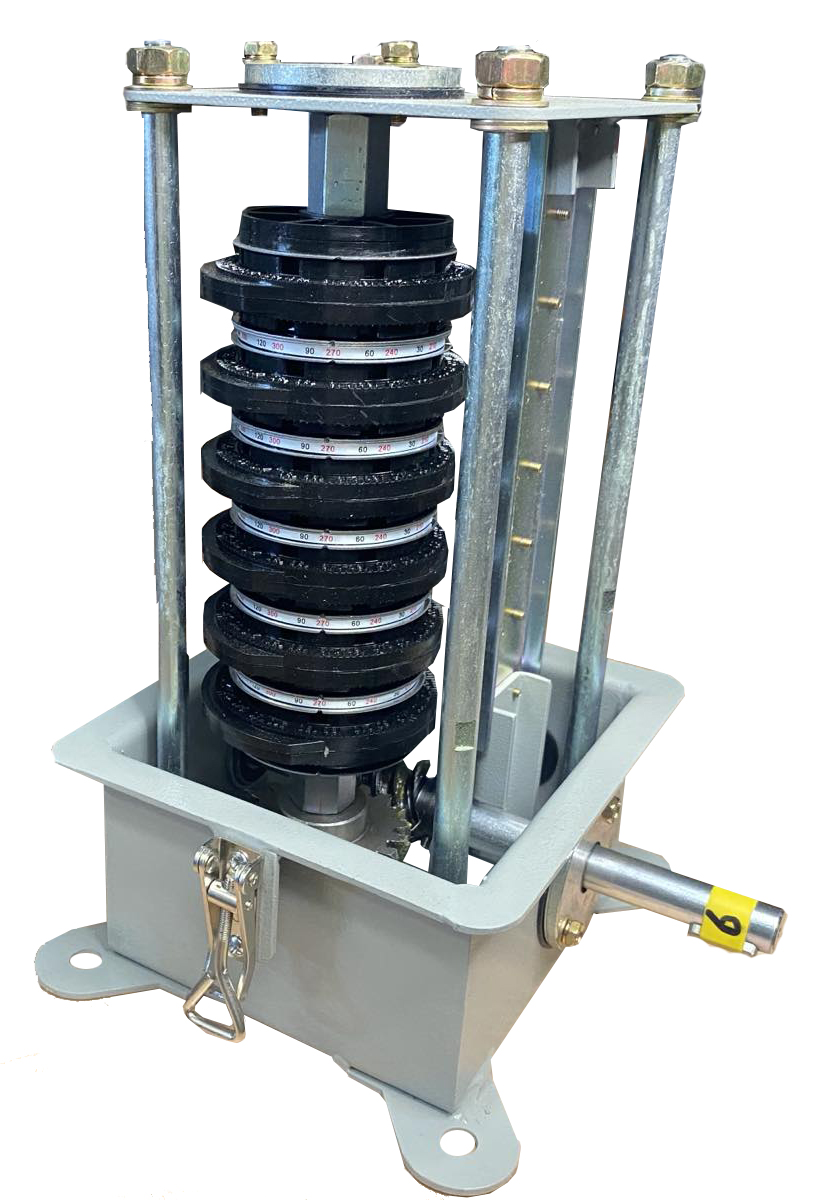

 Барабан представляет собой центральный вал с набором переключающих шайб, на которых устанавливаются включающие и выключающие кулачки. На каждой шайбе барабана установлено по одному включающему и одному отключающему кулачку. Допускается установка до трех отключающих и трех включающих кулачков, при этом скорость вращения вала барабана должна быть снижена так, чтобы число циклов ВО не превышало 1800 в час.

 При настройке диаграммы замыканий контактов командоаппаратов с нереверсивным приводом расстояния по хорде между вершинами включающего и отключающего кулачков по направлению вращения вала барабана должно быть не менее 20 мм (21°), между отключающими и включающими кулачками - не менее 6 мм (6° 21'), при реверсивном приводе в обоих случаях 20 мм (21°).

 При числе коммутирующих элементов более 6 командоаппараты изготовляются с двумя или четырьмя барабанами и имеют соответственно по две или четыре контактные рейки и контактные плиты. В таких командоаппаратах барабаны могут вращаться параллельно и последовательно.

 Контактная рейка состоит из набора контактных пальцев, отключающих рычагов и пружин. Контактная плита представляет собой изоляционное основание, на котором укреплены неподвижные контакты.

 Вращение барабанов во всех командоаппаратах, за исключением серии КА4200 производится механизмом привода, которым управляют эти командоаппараты. Вращение барабанов в командоаппаратах серии КА4200 производится от электродвигателя постоянного тока, установленного непосредственно на корпусе редуктора командоаппарата.

 Ввод проводников (кабелей) в командоаппараты осуществляется через специальные отверстия, а в командоаппараты исполнения IР55 (КА4600) через сальники.
