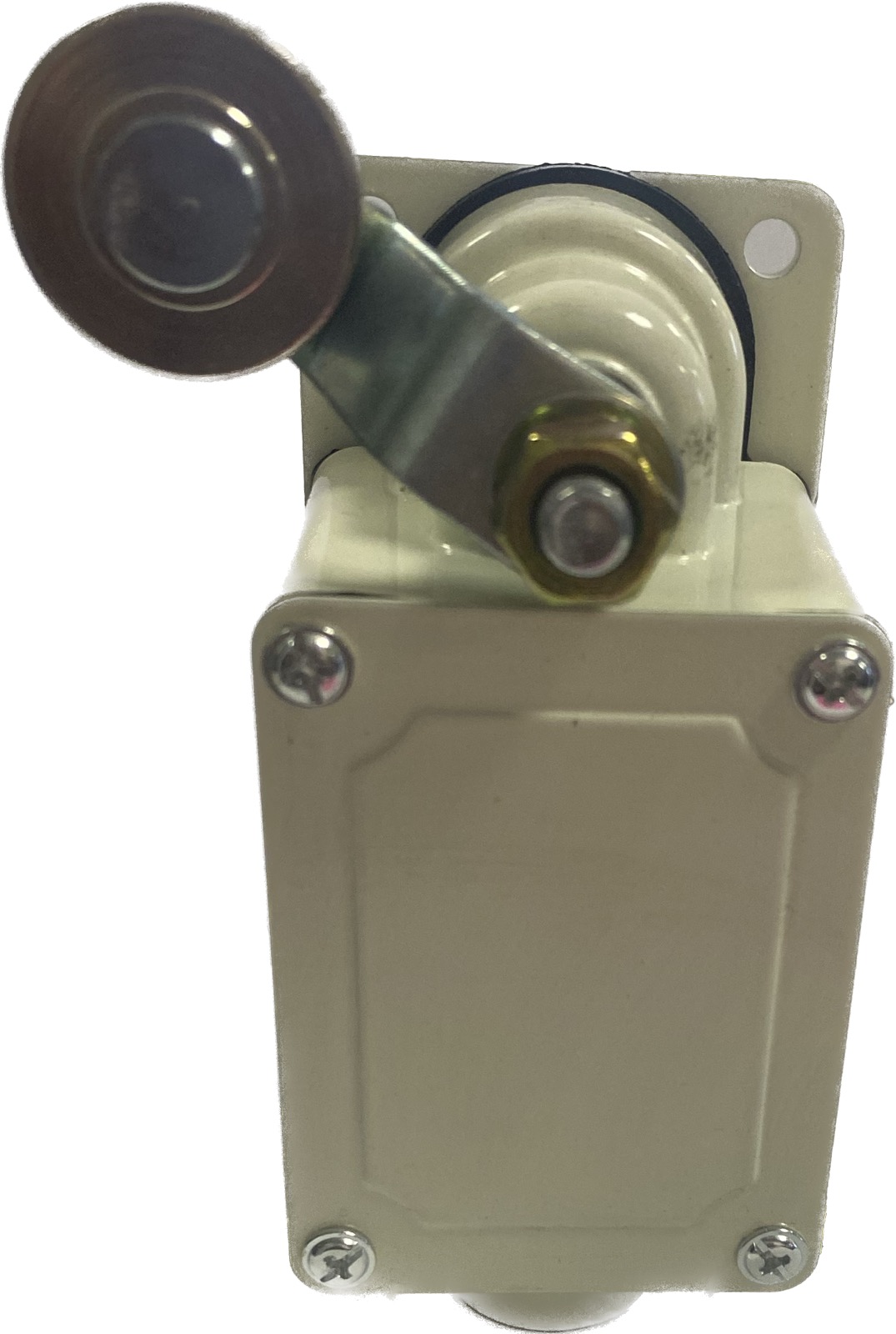

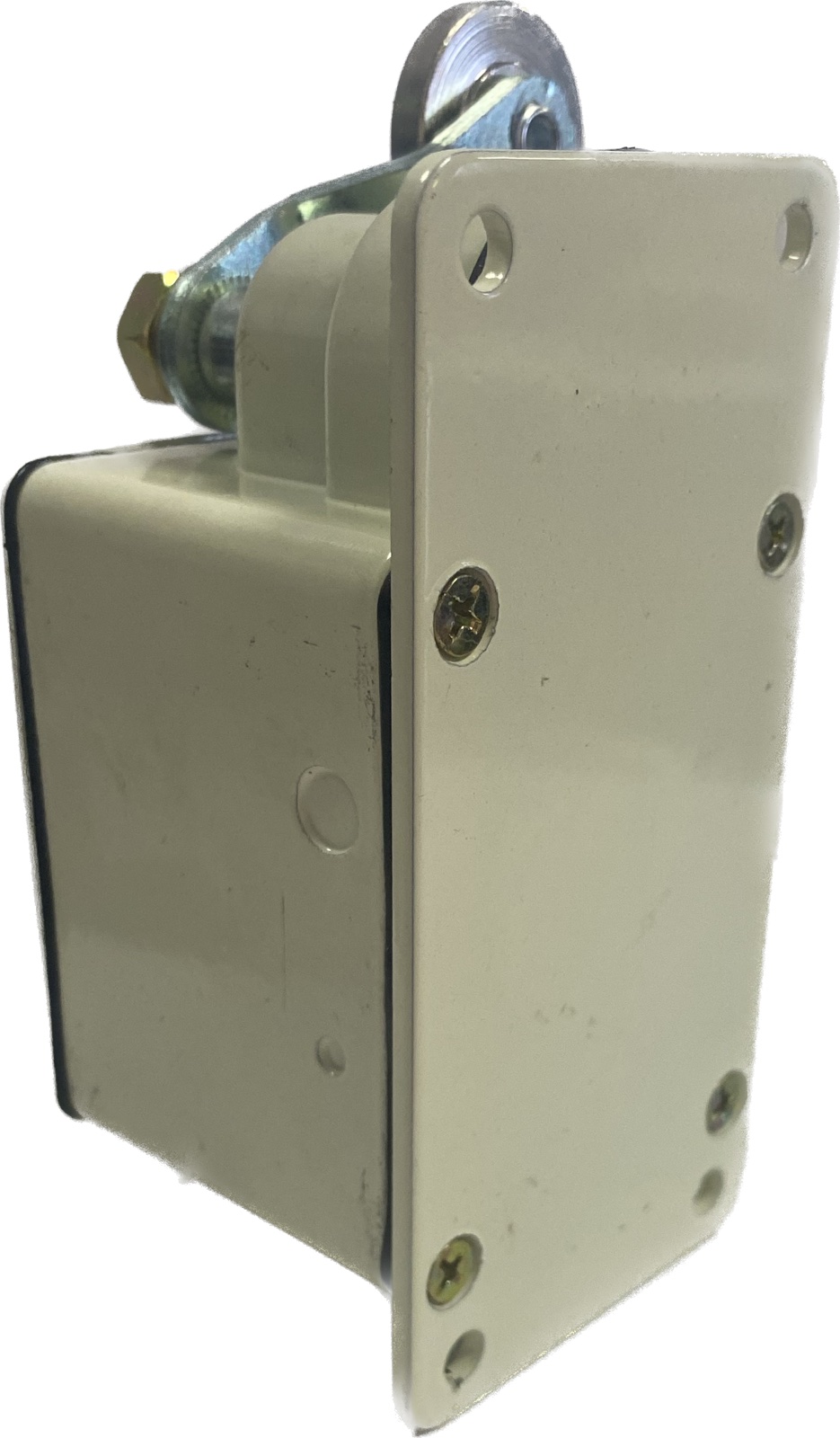

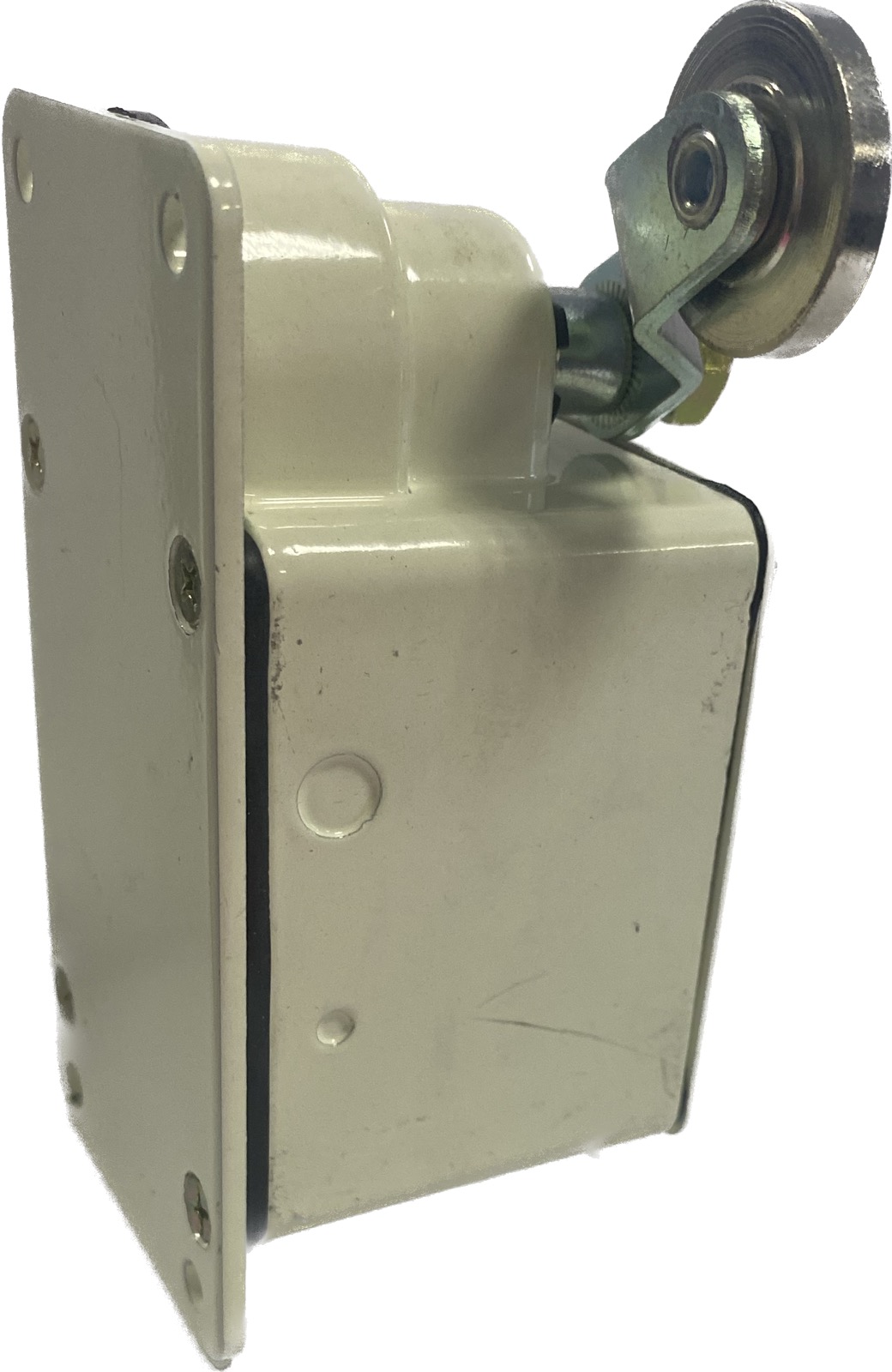

Выключатель ВК-200

     Артикул :  00000000428

Выключатель ВК-200

     Товар в наличии

0 ₽




В избранное
  • Доставка по России - БЕСПЛАТНО
    до ТК
  • Скидки до 10% + баллы до 10%
  • Центр поддержки и продаж
  • Полное описание
  • Техническое описание
  • Размеры
  • Сертификаты

Конечные выключатели типа ВК-200 применяются в электрической цепи управления, цепях сигнализации, цепях контроля положения различных подвижных частей механизмов. Так же выключатели концевые ВК могут обозначаться как путевые выключатели, конечные выключатели, вакуумные выключатели или другими наименованиями, но от изменения наименования принцип их действия не изменяется.



Концевые выключатели ВК-200 используются для коммутации цепи управления и/или цепи контроля переменного-постоянного токов крановых и тяговых электроприводов в соответствии с ГОСТ 9219. Электронное исполнение механизмов в соответствии с ГОСТ 7192.

К основным преимуществам концевых выключателей ВК-200 относятся:

1) Корпус основания и крышки из сплава силумина;

2) IP67 - степень защиты;

3) Высокое качество концевых выключателей (одно из лучших в России).

Через отверстия в корпусе производится ввод проводов, и каждый из зажимов допускает присоединение 2-х проводников (сечение 1,5 кв.мм) или 1 медный провод (сечение не более 2,5 кв.мм). Переключатель выключателя ВК 200 должен срабатывать от поворота соответствующего приводящего рычага. Линейная скорость поворота в этом случае не может быть более 100 метров в секунду.

К силовым выключателям серии ВК 200 предъявляются нижеизложенные требования:

1)  Выключатели ВК должны иметь возможность многократно (1000-10000 раз) стопроцентно включать-отключать токи нагрузочного режима, которые не превышают их номинальный ток.

2)  Во включенном состоянии выключатели ВК 200 должны выдерживать прохождение токов нагрузочных режимов неограниченно долгое время в условиях номинального напряжения.

3) Выключатели ВК должны моментально (в течение долей секунды) включать-отключать токи КЗ, при уровне соответственно не превышающем включающую-отключающую способность выключателя ВК.

4) В активном состоянии выключатели ВК выдерживают воздействия ударного тока КЗ, который не превышает значения предельного сквозного тока, а также значений тока с длительностью, которая соответствует термической стойкости выключателей серии ВК.

5) Зачастую выключатели ВК 200 обладают способностью осуществлять автоматические повторные включения АПВ через короткий промежуток времени после отключений (1-2 секунды). Данный период времени именуется бестоковой паузой при АПВ.

6)  Помимо выполнения указанных здесь требований, силовой выключатель ВК обладает свойством высокой готовности к автоматическим отключениям под воздействием различных средств релейной защиты.



Для зарегистрированных пользователей доступна техническая информация, принципиальная электрическая схема, габаритные и установочные размеры выключаетлей ВК-200.



Основные технические параметры

Наименование параметра
Значение параметра
  Напряжение питания
не более 440 В потоянного тока
не более 660 В переменного тока частотой 50-60 Гц
  Режим работы переключателя повторно-кратковременный при ПВ 40-60 %
  Усилие прямого срабатывания выключателя
не более 80Н
  Ввод внешних проводов через гермоввод (сальник)
  Количество электрических цепей не более 3
  Усилие обратного срабатывания выключателя
  Номинальный тепловой ток
16А
  Коммутационная износостойкость, циклов ВО, не менее:
           - А (серебряные контакты)

25х10 циклов
           - Б (биметаллические контакты)
10х10 циклов
  Климатическое исполнение
У2
  Исполнение выключателей закрытое
  Степень защиты
IP67 по ГОСТ 14254
  Рабочий ход привода
14
  Количество контактов
1з+1р
  Частота включений
до 600 в час
  Механическая износостойкость
1 000 000 ВО
  Рабочая температура
от -50°С до +50°С
  Гарантийный срок
1 год



Принципиальная электрическая схема

Габаритные и установочные размеры
