Конечный выключатель КУ 704 в основном используется для коммутации цепей управления во всевозможных электроприводах крановых, промышленных механизмах, а также в крановом оборудовании. Конечный выключатель КУ 704 часто именуется концевым, рычажным, путевым -  несмотря на разницу в наименовании, принцип работы выключателя не меняется.

В составе крановых электроприводов концевые выключатели КУ 704 могут иметь два основных  конструктивных типа: рычажный (привод от рычага) либо шпиндельный (привод от вала). Контакты концевых выключателей входят в состав цепей катушек линейных контакторов панели крана, в цепи нулевой защиты контроллеров, механизмов.

Рычажные конечные выключатели действуют на размыкание контактов путем механического поворота кулачкового барабана; единственным узлом, который должен постоянно проверятся и контролироваться, является подшипниковый узел кулачкового барабана выключателя. Не должно иметь место, какое бы то ни было заедание вала в подшипниках, т.е. должно исключатся образование коррозии вала в подшипниковых гнездах.

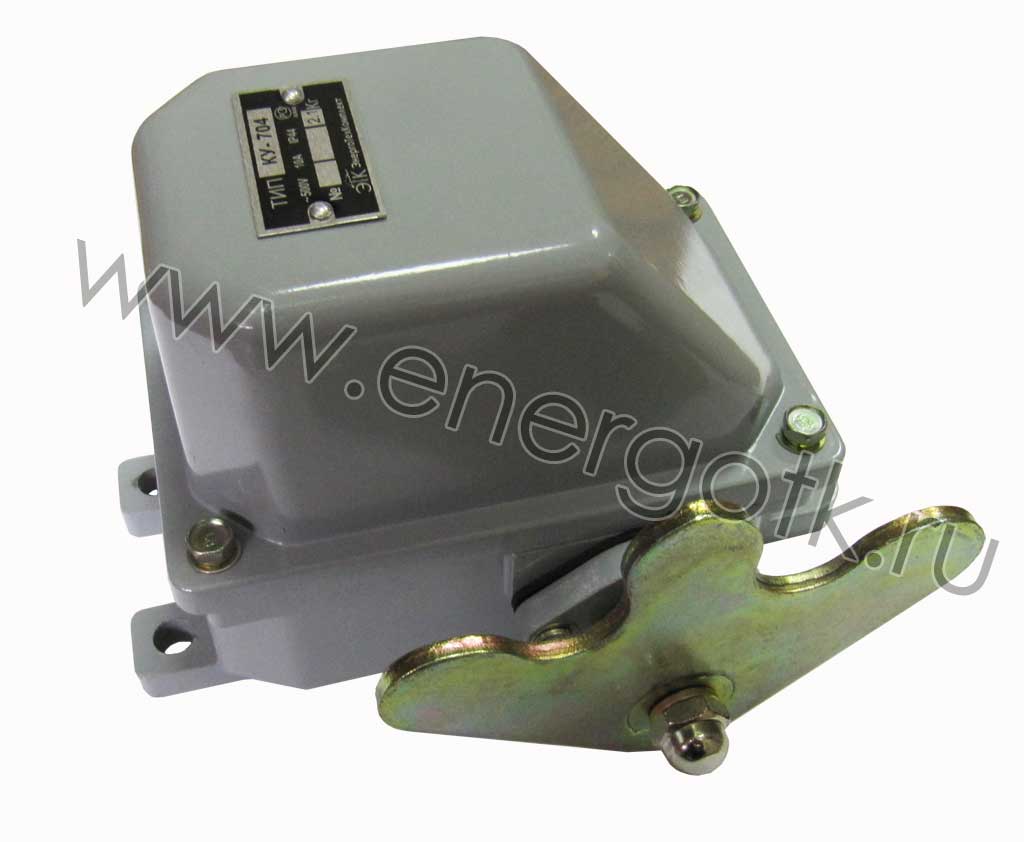

Выключатели КУ 704 имеют на валу кулачкового барабана рычаг в виде трилистника, а барабан фиксируется в каждом положении. Выключатели этого типа могут являться путевыми типа этажных, т.е. поворот рычага не только ведет к срабатыванию, но при этом разрешается движение в противоположном направлении. Рычаг выключателя КУ 704 может быть установлен через 90 градусов на валу.

Ключевыми конкурентоспособными характеристиками выключателей КУ 704 являются следующие: 1) Силуминовые корпус и крышка концевого выключателя;  2) Все сальники изготавливаются из латуни.

Все технические данные, габаритные размеры, присоединительные размеры аналогичны характеристикам и размерам конечных выключателей, которые производятся узбекским  Мархаматским Электротехническим Заводом.

Первоначальным конструктором и разработчиком концевых выключателей КУ 704 был Московский Электромеханический Завод «Динамо». В настоящее время данный завод прекратил производство данных выключателей (поскольку приостановил деятельность в целом).

Компания «ЭнергоТехКомплект» разработала технические условия на производство концевых выключателей КУ 704 и наладила их массовый выпуск. Таким образом, мы можем гарантировать не только качество изделий и конкурентоспособные цены, но и наиболее удобные, для наших клиентов, сроки поставки выключателей. Поскольку выключатели КУ 704 постоянно находятся в наличии на складе компании, то для жителей г. Челябинск сроки ожидания фактически равны нулю, а для жителей других городов – сроку доставки до города.

Структура условного обозначения

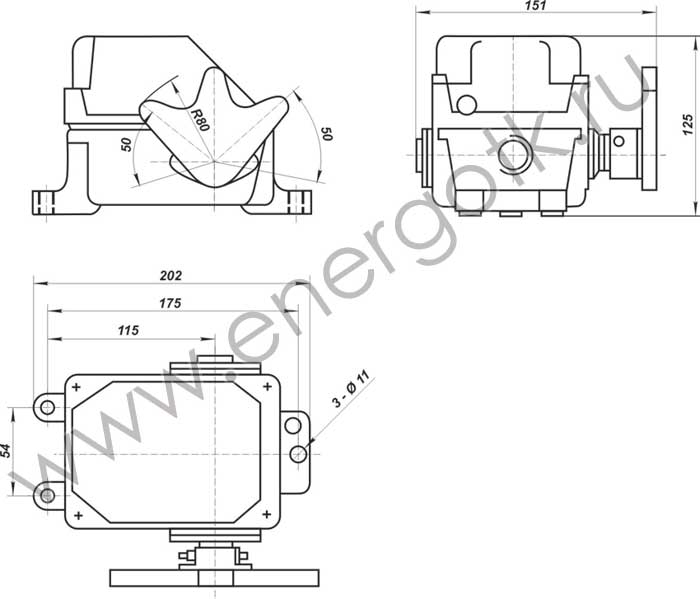

Для зарегистрированных пользователей доступны технические данные и габаритные размеры выключателей серии КУ-704.
