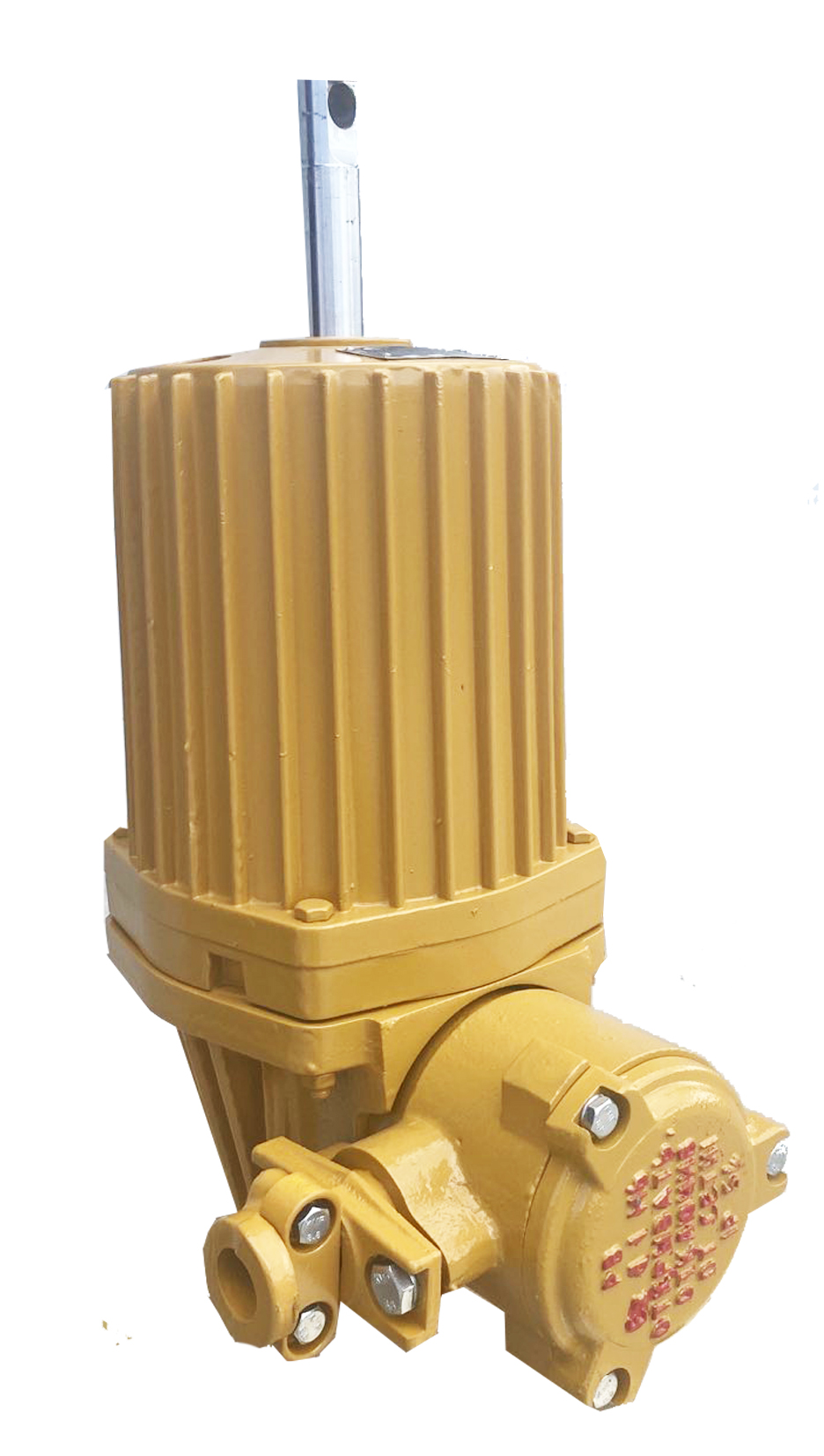

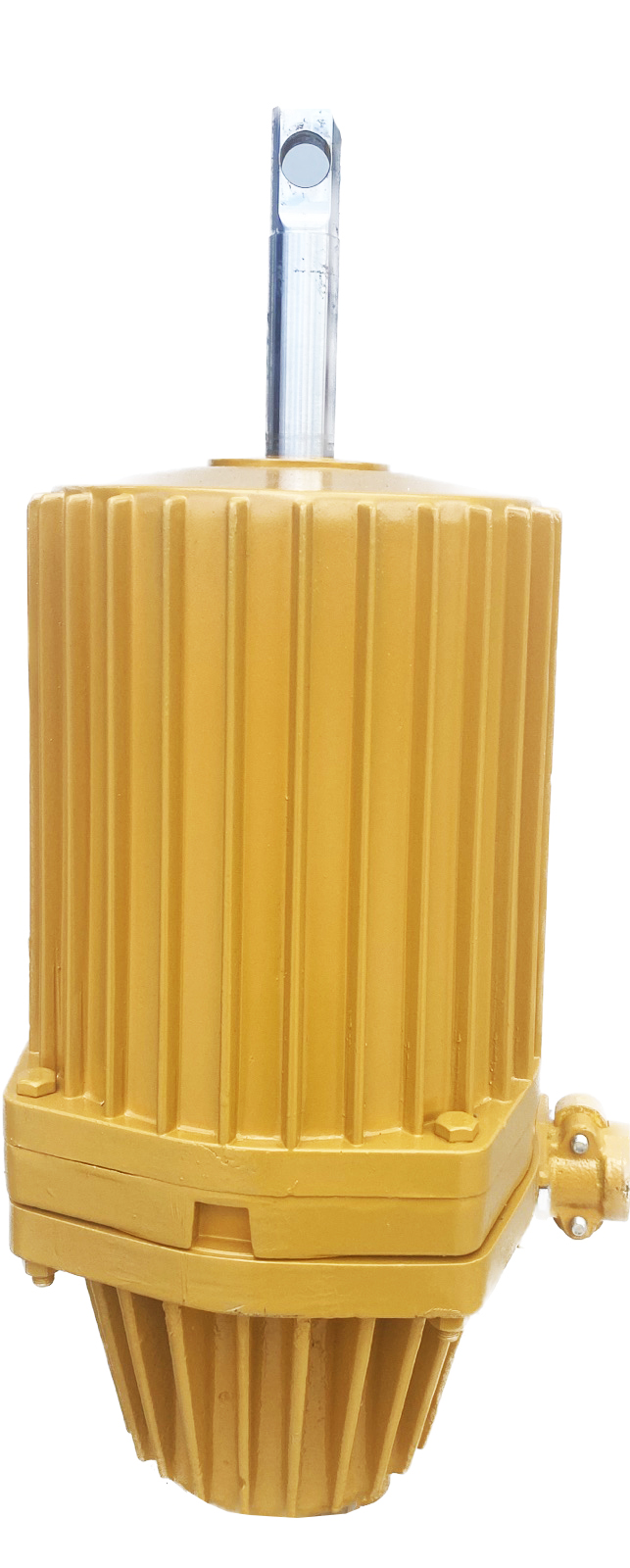

Гидротолкатель ТЭ-50 РВ- 380В

Артикул : 00000004126

Гидротолкатель ТЭ-50 РВ- 380В

Товар в наличии

0 ₽

В избранное

Доставка по России - БЕСПЛАТНО
до ТК
Скидки до 10% + баллы до 10%
Центр поддержки и продаж

Полное описание
Техническое описание
Размеры
Сертификаты

Электрогидравлические толкатели типа ТЭ-РВ с маркировкой взрывозащиты РВ Exd I предназначены для работы в угольных шахтах, рудниках и в наземных строениях опасных по газу (метан) и угольной пыли.
Степень защиты толкателей от внешних воздействий IP 54 по ГОСТ 14254-96.

-Диапазон рабочей температуры от +35° до -20°

-Номинальное напряжение 127, 380, 400, 660 или 1140 В.

Электрогидравлические толкатели типа ТЭ-В с маркировкой взрывозащиты 1Exd II CT4Х предназначены для работы во взрывоопасных зонах помещений и наружных установок, в которых возможно образование пара и газовоздушных взрывоопасных смесей категории IIA, IIB и IIC кроме ацетилена) групп Т1, Т2, Т3, и Т4.

-Степень защиты толкателей от внешних воздействий IP 55 по ГОСТ 14254-96.

-Диапазон рабочей температуры от +40° до -40°С.

-Номинальное напряжение 380 или 400 В.

-Электрогидравлические толкатели взрывозащищенного исполнения поставляются заполненными полидиметилсилоксановой жидкостью.

-Толкатели ТЭ-30РВ и ТЭ-30В устанавливаются на тормоза с диаметром тормозного шкива 100, 160 и 200 мм.

- Толкатели ТЭ-50МРВ и ТЭ-50В устанавливаются на тормоза с диаметром тормозного шкива 300 мм.

- Толкатели ТЭ-80МРВ и ТЭ-80В устанавливаются на тормоза с диаметром тормозного шкива 400 и 500 мм.

- Толкатели ТЭ-150РВ и ТЭ-150В устанавливаются на тормоза с диаметром тормозного шкива 600 мм.

Технические характеристики ТЭ -50РВ:

Наименование параметра	ТЭ-50МРВ, ТЭ-50В
Среднее усилие подъема, Н	500
Ход штока, мм	65
Время подъема штока, с не более	0,7
Время обратного хода штока, с не более	0,5
Развиваемое усилие подъема, Н	620
Двигатель:
номинальная мощность, кВт	0,25
номинальное напряжение, В	127; 380; 660; 1140
Потребляемая мощность, Вт	200
Частота тока, Гц	50
Масса, кг	35

Основные узлы и детали толкателя:

1. Двигатель,

2. Колесо насоса,

3. Корпус насоса,

4. Поршень со штоком,

5. Корпус толкателя,

6. Кольцо уплотнительное,

7. Манжета 1-24x40,

8. Кольцо сальниковое,

9. Пробка,

10. Кольцо уплотнительное,

11. Корпус кабельного ввода,

12. Колодка клеммная,

13. Муфта нажимная,

14. Крышка,

15. Кольцо уплотнительное,

16. Скоба,

17. Кольцо уплотнительное,

18. Кольцо уплотнительное,

19. Кольцо уплотнительное,

20. Кольцо уплотнительное,

21. Манжета 1,2-15x30-3,

22. Подшипник 6202 ZZ.

Тип толкателя	Время подъема сек.	Время опускания сек.	Потребляемая мощность Вт.	Размеры, мм.									Ход штока мм.	Масса кг.
Тип толкателя	Время подъема сек.	Время опускания сек.	Потребляемая мощность Вт.	D	d	d1	Н	H1	h	h1	L	L1	Ход штока мм.	Масса кг.
ТЭ-30РВ, ТЭ0В	0,26	0,26	160	170	12	12	340	365	26,5	14	40	276	32	25
ТЭ-50МРВ, ТЭ-50В	0,7	0,5	200	198	16	16	435	465	33,5	19	60	285	65	35
ТЭ-80МРВ, ТЭ-80В	0,75	0,45	240	198	16	16	435	465	33,5	19	60	285	65	35
ТЭ-150РВ, ТЭ-150В	1,3	0,5	400	215	16	20	460	495	50	30	90	375	65	55
