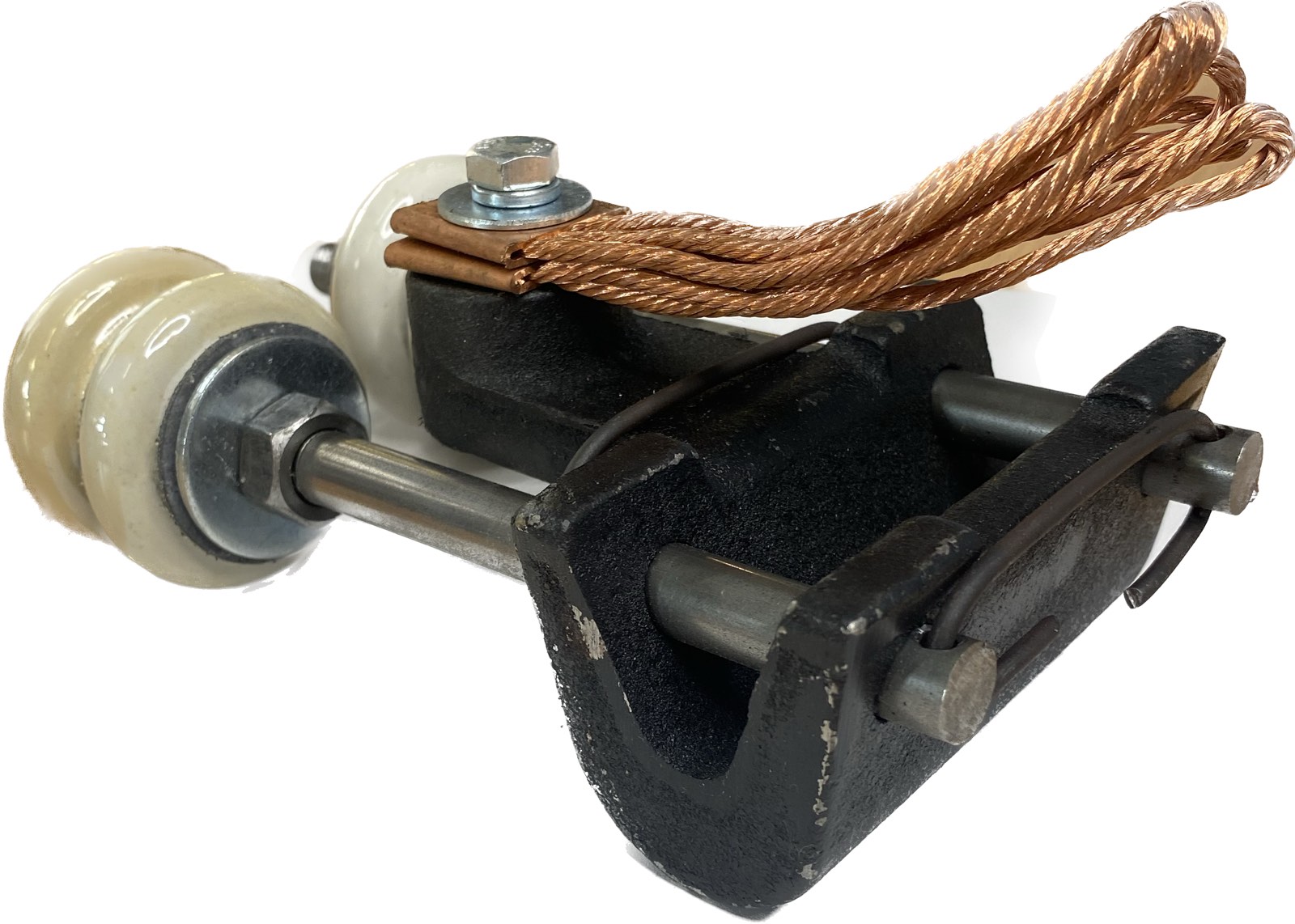

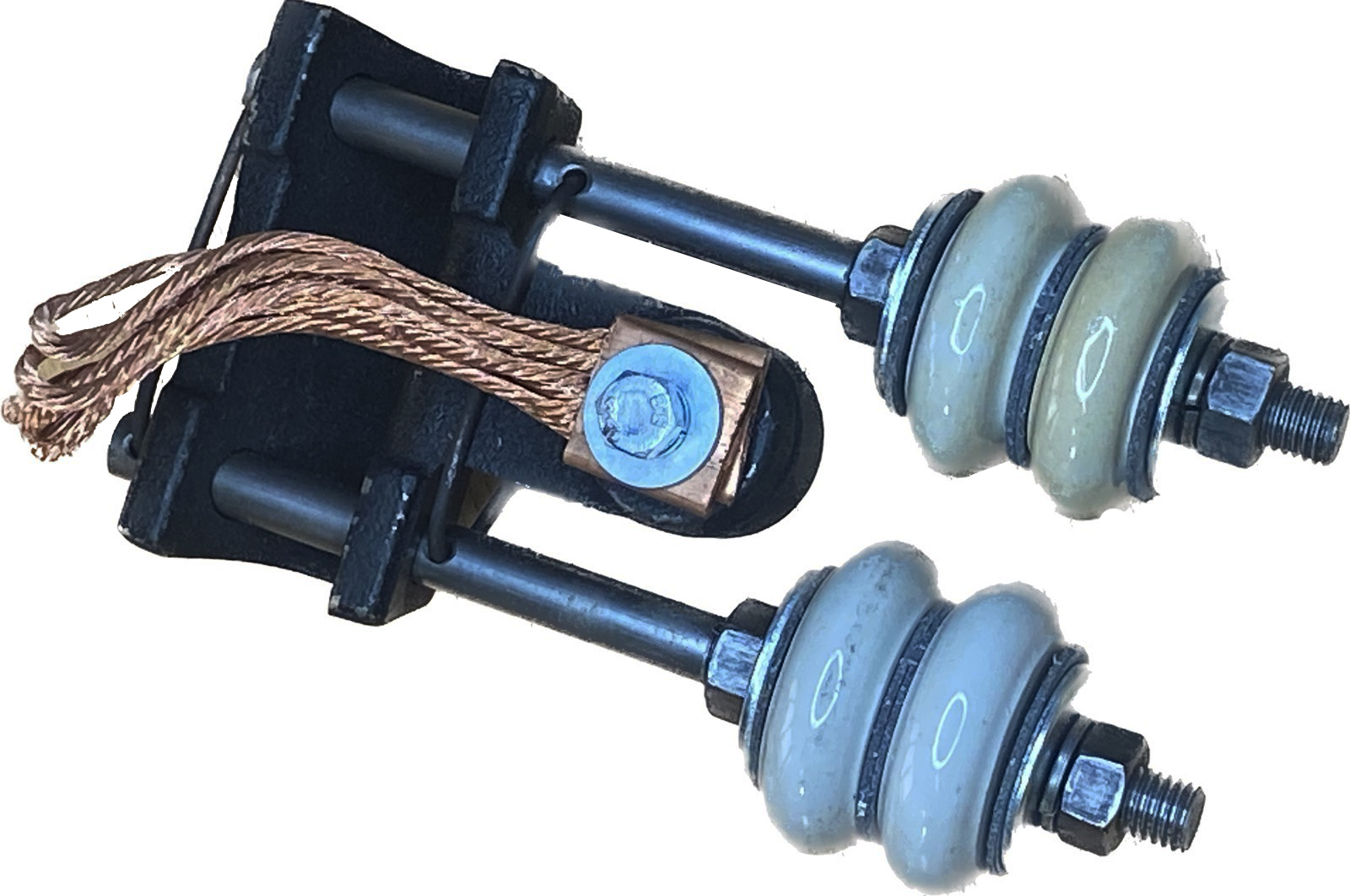

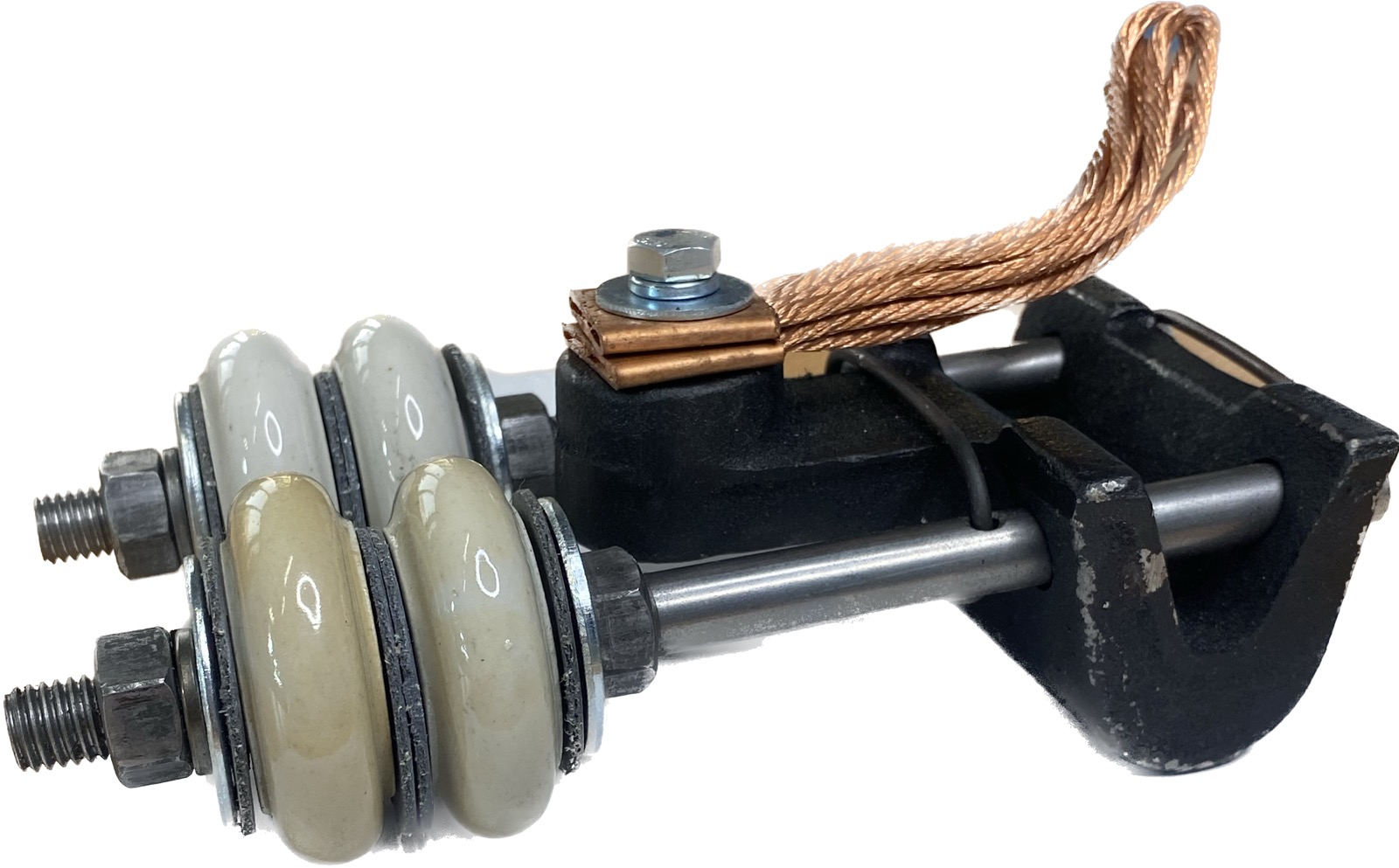

Токоприемник ТКН (ТК)-12Б-1 100А

     Артикул :  УТ000000411

Токоприемник ТКН (ТК)-12Б-1 100А

     Товар в наличии

0 ₽




В избранное
  • Доставка по России - БЕСПЛАТНО
    до ТК
  • Скидки до 10% + баллы до 10%
  • Центр поддержки и продаж
  • Полное описание
  • Техническое описание
  • Размеры
  • Сертификаты

Конструкция токоприемников обеспечивает нормальную работу при:- горизонтальных колебаниях крановых тележек в пределах ± 15 мм и крановых мостов ± 20 мм.- вертикальных колебаниях крановых тележек в пределах ± 15 мм и крановых мостов ± 20 мм.

Токоприемники имеют климатические исполнения: У, УХЛ, Т. ТК токоприемник (токосъемник) предназначен для внутренней проводки, ТКН токоприемник - для наружной.Степень защиты токоприемников IP00. Охлаждение естественное. Уровень шума токоприемников - ниже утвержденных санитарных норм СН2.2.4/2 1.8-562-96. Группа условий эксплуатации токоприемников по механическим факторам - М3. По условиям эксплуатации и назначению токоприемники относятся к категориям АС-2, АС-3, АС-4 по ГОСТ 12433.





Технические характеристики

Тип токоприемника
Конструктивное исполнение
Номинальная токовая нагрузка, А
Контактное нажатие, Н
Сечение кабеля, мм2
ТК-12Б-1У2
Токоприемник с троллеев
100
20-70
25
ТК-12Б-1У2
160
20-70
70


    Токоприемники изготавливаются в однополюсном исполнении и рассчитаны для работы от сети постоянного тока напряжением до 500В и переменного тока частотой 50 и 60 Гц напряжением до 600В.
Токоприемники рассчитаны для работы с частотой циклов возвратно-поступательных перемещений до 600 в час при ускорении до 1 м/с2 и скоростью движения не более 2,5 м/с.
Рабочее положение аппаратов – горизонтальное. Допускается отклонение от рабочего положения на 5°.
Размеры аппаратов в рабочем положении с троллеями должны обеспечить следующие расстояния по воздуху:
- между неподвижными токоведущими деталями разных аппаратов, а также между ними и конструкциями, не изолированными от земли – не менее 30 мм;
- между движущимися друг относительного друга и находящимися под разными потенциалами деталями – не менее 15 мм.
Конструкция токоприемников обеспечивает нормальную работу:
- при горизонтальных колебаниях тележек в пределах +/-20 мм и крановых мостов +/-40 мм;
- при вертикальных колебаниях тележек в пределах +/-15 мм и крановых мостов +/-20 мм.

Неточность положения троллеев относительно токосъемников в вертикальной и горизонтальной плоскостях +/-8 мм.



Тип аппарата
Масса аппарата, кг, не более
ТК-12Б-1У2
1,5
ТК-12Б-2У2
1,5

Температура окружающей среды, °С
40
45
50
55
60
65
70
Коэффициент
1,0
0,98
0,86
0,79
0,72
0,65
0,58

Габаритные размеры токоприемников ТК-12
