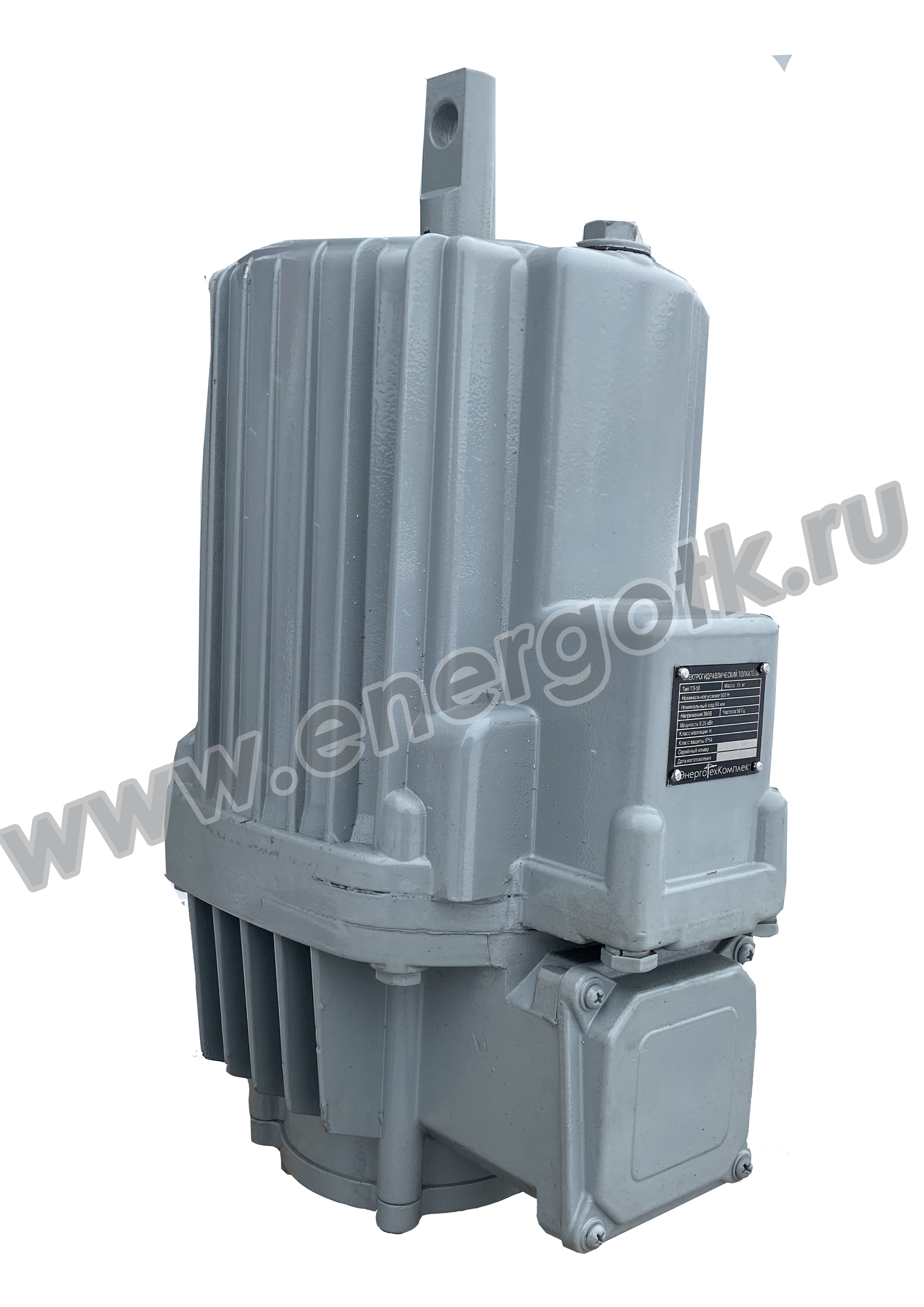

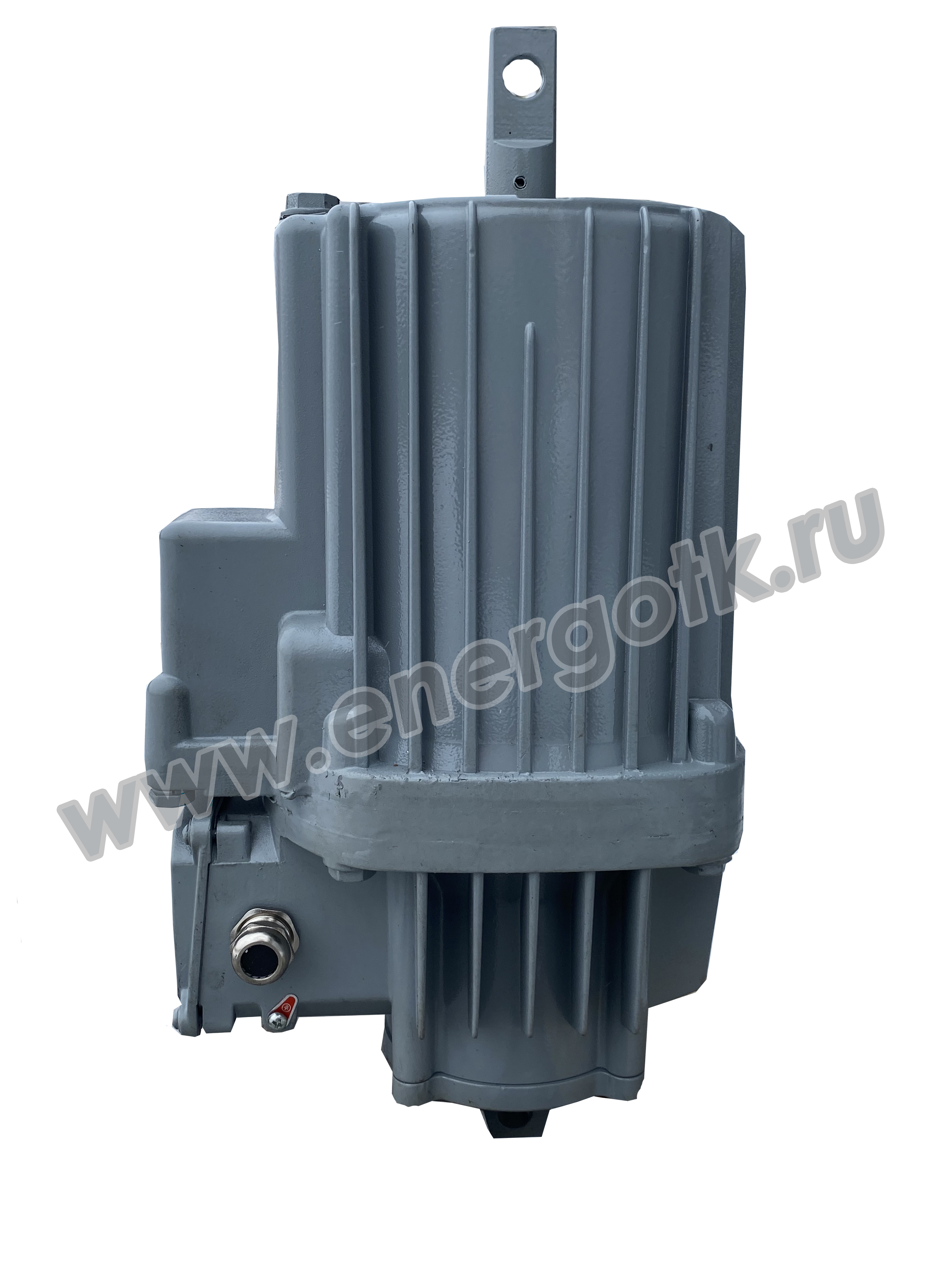

Гидротолкатели ТЭ-80

     Артикул :  УТ000000661

Гидротолкатели ТЭ-80

      Товар в наличии

19 200 ₽




В избранное
  • Доставка по России - БЕСПЛАТНО
    до ТК
  • Скидки до 10% + баллы до 10%
  • Центр поддержки и продаж
  • Полное описание
  • Техническое описание
  • Размеры
  • Сертификаты

Гидротолкатели ТЭ-80 применяются в виде приводов пружинных для тормозов колодочного типа (типы ТКГ-400, ТКГ-500).  В новой серии усовершенствованы конструкция и эксплуатационные свойства. Уменьшены вес устройства на более чем 20%, время, за которое происходит подъема штока в условиях торможения. Из-за усиления конструктивных частей узлов существенно увеличен срок эксплуатации техники.

Эксплуатационные особенности

ТЭ 80 рассчитаны на эксплуатацию в цепях непостоянного тока напряжением до 380 В (частота 50Гц).

Рабочие климатические условия:

Модель гидротолкателя ТЭ-80 - рассчитана на температуру +40 - -15.

  • Модель ХЛ2 - температура +40 - -60.
  • Влажность в пределах 80%, если температура +20; 100%, если температура +25.
  • Среда не может содержать агрессивные газы, с концентрацией которых связана способна разрушать металл.
  • Должны быть соблюдены условия 100% взрывобезопасности.

Эксплуатация гидротолкателя ТЭ-80 в низких температурах в условии замены трансформаторного масла имеет место быть. В качестве заменителя выступает полиэтилсилоксан (ГОСТ 13004-77, ПЭС -3).

Свойства гидротолкателя

Основная функция гидротолкателей - преобразование электроэнергии в механическую энергию. Механизм толкателя представлен двигателем, поршнем со штоком, рабочим колесом и подшипниковым щитом.


Основные технические параметры электрогидравлических толкателей ТЭ-80
Характеристики толкателя
ТЭ-80
   Номинальное усилие подъема, Ньютон
800
   Максимальное усилие подъема, Ньютон
480
   Ход штока, мм
60
   Время подъема штока, нагретое состояние, 25 градусов Цельсия, сек
0,2
   Объем рабочей жидкости, литр
3,7
   Количество включений в час
1200
   Масса толкателя с рабочей жидкостью, кг
15
Характеристики электродвигателя:
   Номинальная мощность, КВт
0,25
   Номинальный ток двигателя при 25 ± 10 градусах Цельсия, Ампер
0,48
   Номинальное напряжение, Вольт
380
   Частота тока, Герц
50
   Число оборотов двигателя (синхронное), обороты в минуту
2800
   Режимы работы
S1, S3


Состав изделия

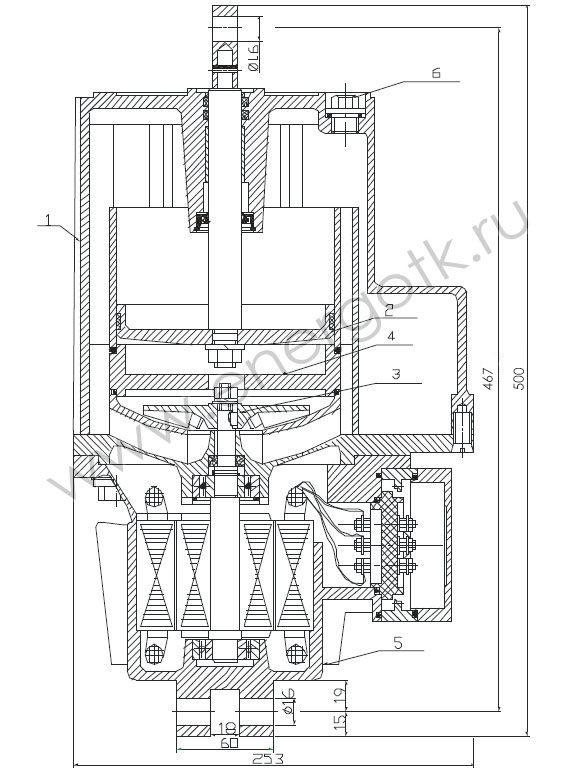

  • Толкатель (рис. чертежи) состоит из асинхронного электродвигателя 1, щита подшипников 2, корпуса 3 с цилиндром 6, колеса рабочего 4, корпуса насоса 5, поршня 7 со стоком. Заливка рабочей жидкости в камеру толкателя производится через отверстие в корпусе толкателя, закрываемое пробкой 10 с уплотнительным кольцом 11. Слив рабочей жидкости из камеры толкателя производится через тоже отверстие.

  • Электродвигатель 1 толкателя специального исполнения, с естественным охлаждением, фланцевый, «сухой», маслом не заполнен. На вал двигателя напрессован сердечник с кромкозамкнутой обмоткой из алюминия. Выводной устройство двигателя состоит из клемной панели 16, коробки выводов 14 и крышки 17.
    Клемная панель относительно станины электродвигателя уплотняется резиновым кольцом 15, а от воздействия влаги и пыли – уплотнительным кольцом 20. Уплотнение камеры толкателя со стороны электродвигателя осуществляется уплотнительным кольцом 12, уплотнение штока – одной манжетой 8 и сальниковым кольцом 9, вал электродвигателя уплотняется манжетой 13. Рядом с болтом заземления 18 находится сливной болт 19.

  • При работе электродвигателя колесо рабочее 4, вращаясь, создает избыточное давление рабочей жидкости, которая нагнетается под поршень 7 и поднимает его со штоком до верхнего положения. Поршень остается в верхнем положении до тех пор, пока работает двигатель. При выключении двигателя колесо рабочее останавливается и поршень со штоком под действием внешней нагрузки и собственного веса опускается вниз, обслуживаемый механизм приводится в исходное положение.
