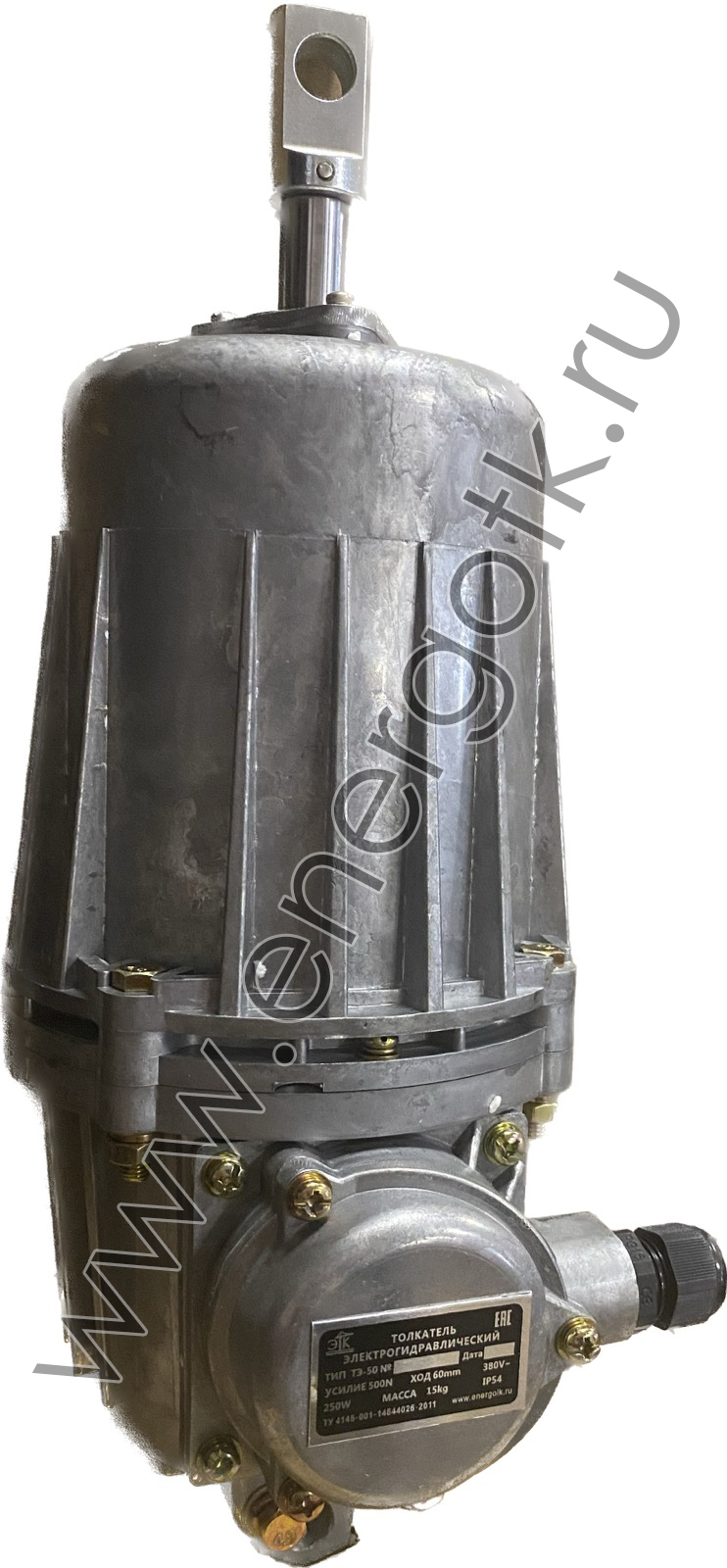

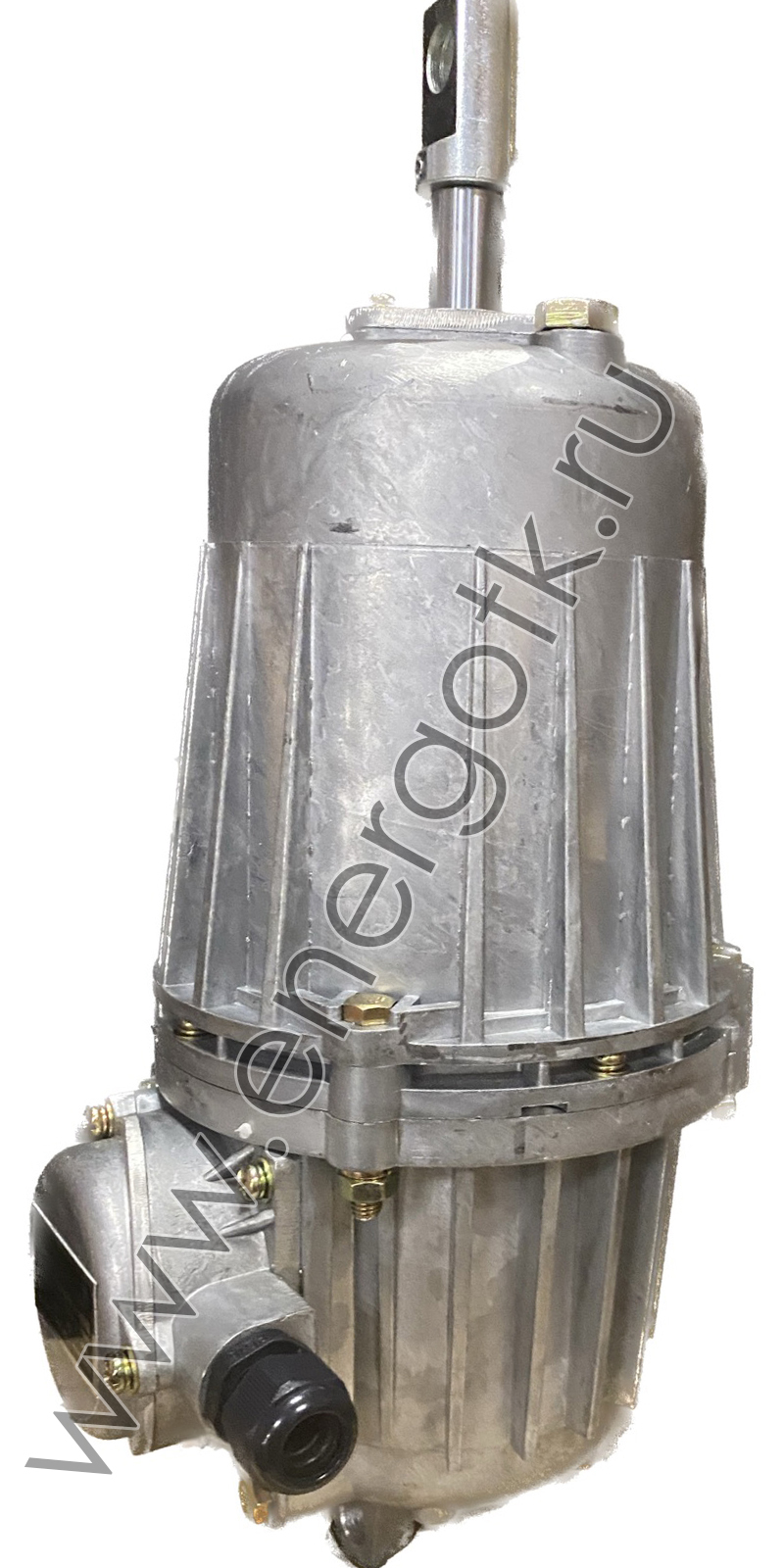

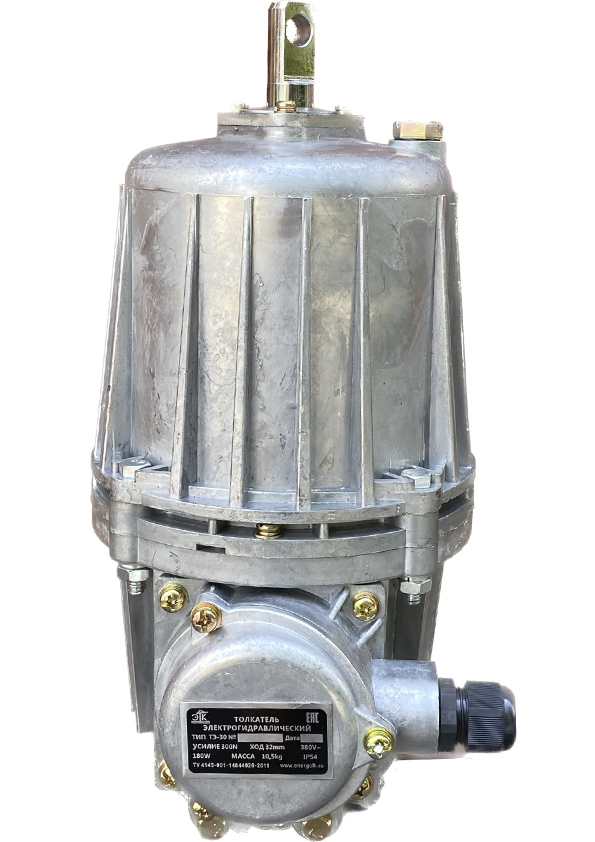

Гидротолкатель ТЭ-80 ЭТК(м)
- Полное описание
- Техническое описание
- Размеры
- Сертификаты
|
Электрогидравлические толкатели ТЭ-80 используются в работе в цепях переменного тока со следующими характеристиками: напряжение до 380 В; частота от 50 до 60 Гц; повторно-кратковременный режим S3 (с периодичесностью включений 60%), частота включений не более 720 в час, либо в режиме S1 (периодичесность включений 100%), температура окружающей среды не более 35 градусов Цельсия. Номинальные значения климатических факторов соответствуют климатическому исполнению У2 по ГОСТ 15150-69. Длительное использование гидротолкателей допускается в условиях температуры окр. среды не превышающей 25 градусов Цельсия.
Толкатели предназначены для работы в цепях переменного тока напряжением до 380 В, частотой 50-60 Гц, в повторно-кратковременном режиме при ПВ 80 % и менее, с частотой включений до 2000 вкл/ч, при этом номинальные значения климатических факторов должны соответствовать видам климатического исполнения ЭТК(м), ЭТК(м)ХЛ2 по ГОСТ 15150 и ГОСТ 15543.1
Допускается работа толкателей в длительном режиме (S1) (ГОСТ 183) при температуре окружающей среды до 25 °С. Толкатели предназначены для эксплуатации под навесом или в помещениях, где колебания температуры и влажность воздуха несущественно отличаются от колебаний на открытом воздухе, и могут эксплуатироваться в следующих условиях:
- высота над уровнем моря не более 1000 м;
- рабочее значение температуры окружающего воздуха:
- для ЭТК(м)-ХЛ2 - от минус 60 °С до плюс 40 °С;
- для ЭТК(м) - от минус 15 °С плюс 40 °С;
- окружающая среда взрывобезопасная, не содержит агрессивных газов и паров в концентрациях, разрушающих металл, изоляцию и резину.
Толкатели поставляются заполненными или незаполненными рабочей жидкостью:
- ТЭ-80-ЭТК(м), ТЭ-30-ЭТК(м) ХЛ2 - полиэтилсилоксановой жидкостью ПЭС-3 по ГОСТ 13004-77.
|
|
Основные параметры толкателя ТЭ-80 ЭТК(м) соответствуют данным, приведенным в таблице Примечания
1. В таблице приведены параметры толкателей в холодном состоянии.
2. У толкателей в нагретом состоянии допускается увеличение времени подъема штока не более, чем на 25 %, времени обратного хода штока не более, чем на 15 %.
3. В зависимости от колебания напряжения в пределах от 0,85 до 1,1 от номинального, частоты (50 или 60 Гц) питающей сети, допускается изменение времени подъема и опускания штока в пределах ±15 % от величины, указанных в таблице.
|
|
Толкатель состоит из:
-асинхронного электродвигателя 1,
-щита подшипникового 2,
-корпуса 3 с цилиндром 6,
-колеса рабочего 4,
-корпуса насоса 5,
-поршня 7 со штоком.
Заливка рабочей жидкости в камеру толкателя производится через отверстие в корпусе толкателя, закрываемое пробкой 10 с уплотнительным кольцом 11. Слив рабочей жидкости из камеры толкателя производится через то же отверстие.
Электродвигатель 1 толкателя специального исполнения, с естественным охлаждением, фланцевый, «сухой», маслом не заполнен. На вал двигателя напрессован сердечник с короткозамкнутой обмоткой из алюминия. Выводное устройство двигателя состоит из клемной панели 16, коробки выводов 14 и крышки 17.
|
