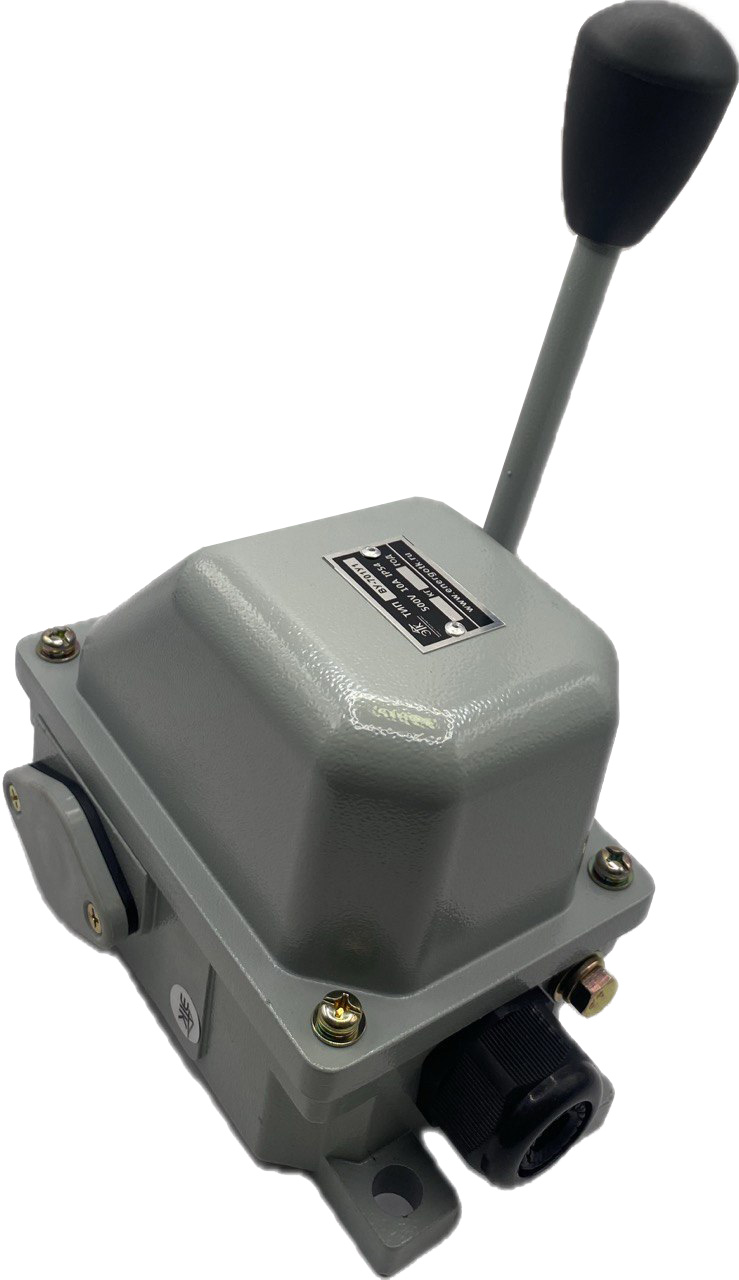

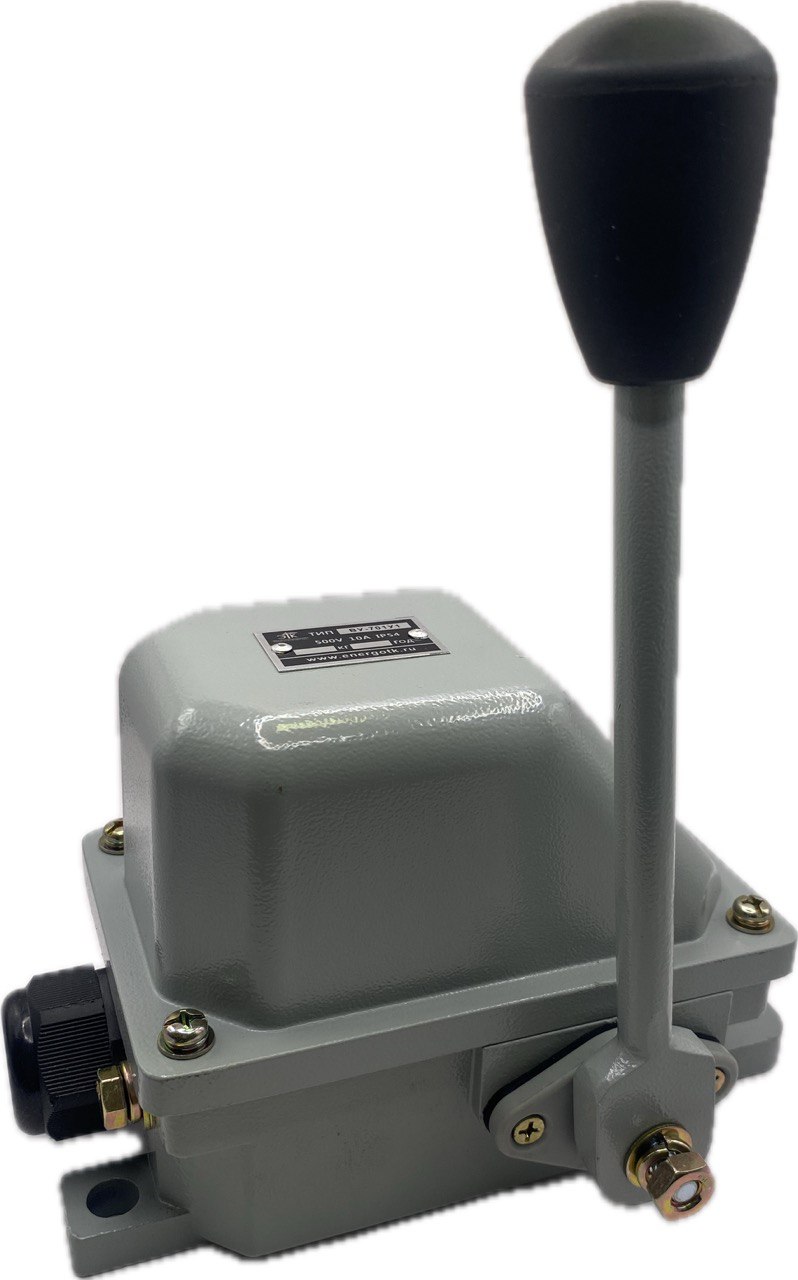

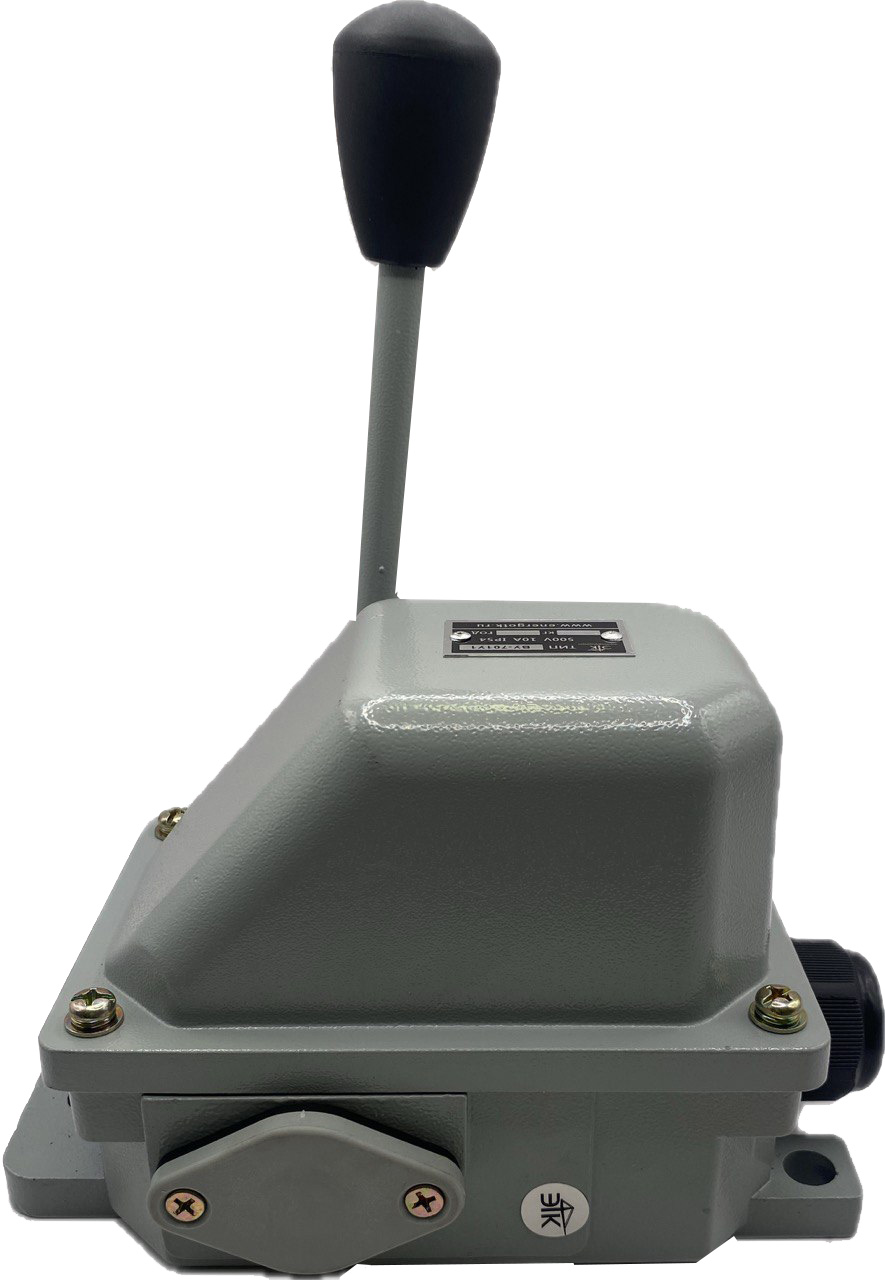

Выключатель ВУ-701

     Артикул :  00000001033

Выключатель ВУ-701

     Товар в наличии

0 ₽




В избранное
  • Доставка по России - БЕСПЛАТНО
    до ТК
  • Скидки до 10% + баллы до 10%
  • Центр поддержки и продаж
  • Полное описание
  • Техническое описание
  • Размеры
  • Сертификаты

Концевые (путевые) выключатели серии ВУ-701 предназначены для коммутации цепей управления в крановых электроприводах. Выключатели имеют две независимые электрические цепи и могут рыботать как на переменном, так и на постоянном токе в повторно-кратковременном режиме.

Основные преимущества: 1) Силуминовый корпус основания и крышки; 2) Сальник из латуни.

Присоединительные размеры выключателей серии ВУ-701 полностью соответствуют размерам выключателей серии ВУ-700, производимых в Узбекистане.

Марка
Аналог
Тип привода
Фиксация
ВУ-701
ПР-741
Рукоятка (короткая)
Фиксация в каждом положении



 Структура условного обозначения





Основные технические параметры

Наименование параметра
Значение параметра
  Напряжение переменного тока
220, 380В
  Напряжение постоянного тока
110, 220, 440В
  Ток продолжительного режима
10А
  Эксплуатационная частота включений
до 600 в час
  Механическая износостойкость, циклов ВО
1 000 000
  Температура окружающей среды
от -40° до + 40° С
  Климатическое исполнение
У1
  Степень защиты
IP44
Ввод внешних проводов через гермоввод
Выключатели имеют 2 электрические цепи
Гарантийный срок 1,5 года

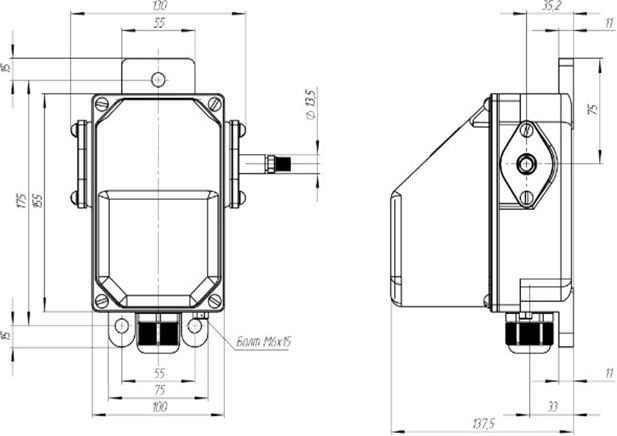

Габаритные размеры

Технические характеристики
Ток продолжительного режима 10 А
Включаемый переменный ток (напряжение до 500В) 50А
Включаемый постоянный ток (напряжение до 110, 220, 440В) 25 А
Отключаемый переменный ток (напряжение до 500В) 10 А
Отключаемый постоянный ток (напряжение до 110, 220, 440В) 2,0/1,5/0,5
Тип привода рычаг с роликом
Фиксация самовозврат рычага
Количество возможных положений рычага 3
Количество устойчивых положений рычага 1 (нулевое)
Число электрических цепей 2





Схема выключателя конечного ВУ-701







Корпус выключателя ВУ-701 выполнен литым из алюминиевого сплава в брызгозащищенном исполнении. При установке на открытом воздухе рекомендуется защищать выключатели от воздействия атмосферных осадков.
Внутри корпуса (1) закреплен вал (8) на котором находятся кулачковые шайбы (9), храповик (11) , а снаружи выключателя на валу закрепляется рычаг привода. Движение храповика ограничивает фиксирующий механизм (5) усилие которого контролируется пружиной (10).
Следующий важный узел выключателя ВУ-701 - это блок контактов. Он состоит из изоляционной клемной колодки (6) на которой крепятся неподвижные контакты (4), два рычага (13) с контактными мостиками подвижных контактов (5). На поверхности медных контактов нанесен слой технического серебра, что повышает срок службы выключателя.
Механизм выключателя защищен от воздействия агрессивной среды крышкой (2) герметичное соединение которой с корпусом обеспечивает уплотняющая прокладка (7).
Пружины удерживают контакты в замкнутом состоянии. При отклонении рычага выключателя ВУ-701 от нормального положения, вал поворачивается и выступы на кулачковых шайбах оказывают давление на выступ рычаг на котором закреплен мостик подвижных контактов. Рычаг поворачивается, происходит разрыв цепи главного тока или тока управления.
