Технические характеристики
Наименование параметра
|
Значение параметра
|
Номинальное напряжение
|
Постоянный ток
|
440
|
Переменный ток
|
660
|
Номинальный ток, А
|
10
|
Механическая износостойкость, циклов ВО, не менее
|
30х106
|
Частота включений, циклов ВО/ч, не более
|
6000
|
Сечение проводников, подсоединяемых к контактным зажимам, мм2
|
|
медных:
|
- одного
|
до 2,5
|
- двух
|
до 1,5
|
алюминиевого одного иди двух
|
до 2,5
|
Для зарегестрированных пользователей доступны так же дополнительная техническая информация, структура условного обозначения и габаритные размеры выключателей ВП-19.
Типоисполнение
|
Рабочий ход, не менее*
|
Полный ход, не более*
|
Усилие срабатывания, Н, не более
|
Масса, кг, не более
|
ВП19-М-21ХХ11-00ХЗ.1Х
ВП19-М-21ХХ11-00ХЗ.2Х
ВП19-М-21ХХ11-00ХЗ.3Х
|
4 мм
6 мм
6 мм
|
7 мм
|
20
|
0,082
|
ВП19-М-21ХХ11-67Х2.1Х
ВП19-М-21ХХ21-67Х2.1Х
ВП19-М-21ХХ12-00ХЗ.1Х
ВП19-М-21ХХ22-00ХЗ.1Х
|
4 мм
|
10,5 мм
|
40
|
0,502
0,505
0,270
0,275
|
ВП19-М-21ХХ11-67Х2.2Х
ВП19-М-21ХХ21-67Х2.2Х
ВП19-М-21ХХ12-00ХЗ.2Х
ВП19-М-21ХХ22-00ХЗ.2Х
|
6 мм
|
0,502
0,505
0,270
0,275
|
ВП19-М-21ХХ31-67Х2.1Х
ВП19-М-21ХХ32-00Х3.1Х
|
40 градусов
|
90 градусов
|
0,560
0,345
|
ВП19-М-21ХХ31-67Х2.2Х
ВП19-М-21ХХ32-00Х3.2Х
|
60 градусов
|
0,560
0,345
|
Буква «М» в обозначении означает «индекс модернизации»
*Обеспечивает действующим на выключатель упором при установке на месте эксплуатации

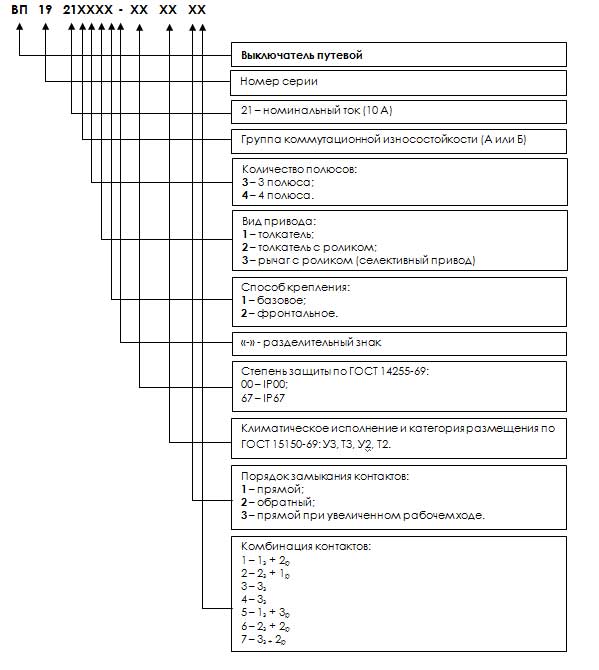

Структура условного обозначения

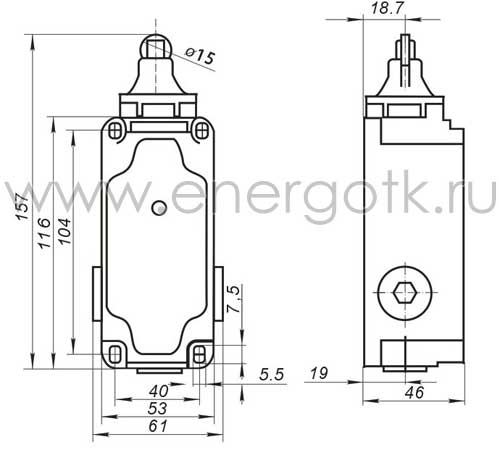

Габаритные размеры
|
